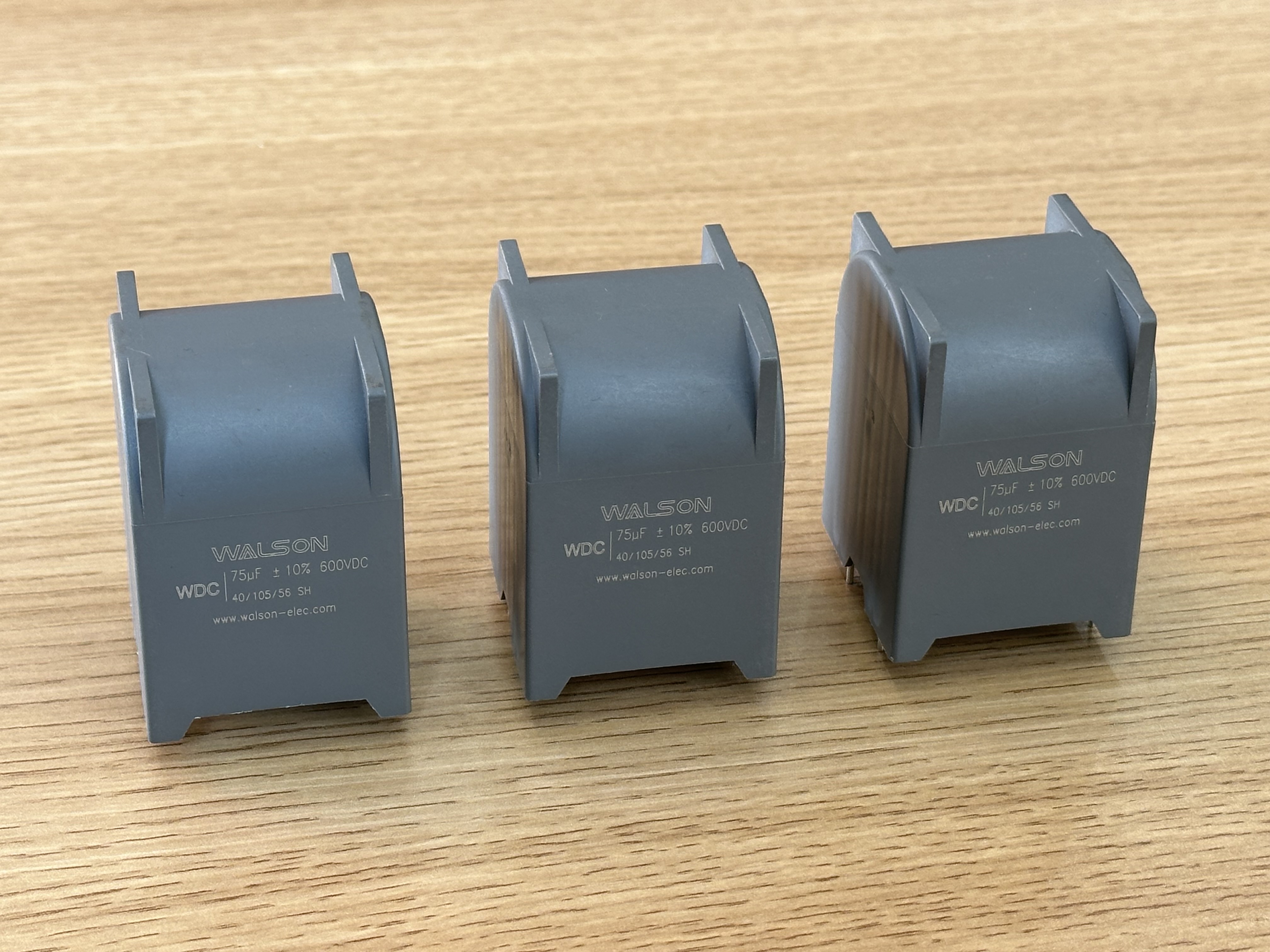

Tumačenje ESR/ESL parametara filmskih kondenzatora i njihov važan utjecaj na rad opreme

U elektroničkim krugovima, filmski kondenzator naširoko se koriste zbog svoje stabilnosti. Kako bismo dublje razumjeli njihovu izvedbu, ne mogu se zanemariti dva ključna parametra: Ekvivalentni serijski otpor (ESR) i Ekvivalentni serijski induktivitet (ESL).

ESR (ekvivalentni serijski otpor) odnosi se na serijski otpor koji kondenzator pokazuje tijekom rada. To nije neovisni fizički otpornik, već se sastoji od gubitaka otpora elektrode, kontaktnog otpora i dielektrika. Prisutnost ESR dovodi do dva glavna problema: stvaranje topline i smanjena učinkovitost . Kada valovita struja teče kroz kondenzator, snaga se rasipa preko ESR (P = I² * ESR). Ta se energija pretvara u toplinu, podižući unutarnju temperaturu kondenzatora. Prema Arrheniusovoj teoriji, za svakih 10°C porasta temperature životni vijek kondenzatora često se prepolovi. Stoga je nizak ESR ključan za osiguranje dugog vijeka trajanja i visoke radne učinkovitosti.

ESL (ekvivalentni serijski induktivitet) proizlazi iz parazitske induktivnosti koju stvaraju izvodi kondenzatora i unutarnja struktura elektrode. U niskofrekventnim primjenama učinak ESL-a je zanemariv. Međutim, u visokofrekventnim sklopnim krugovima (kao što su prekidački izvori napajanja i pretvarači), ESL rezonira s kondenzatorom, stvarajući induktivnu reaktanciju (XL = 2πfL). Zbog toga kondenzator gubi svoje izvorne karakteristike filtriranja na visokim frekvencijama i može čak izazvati oscilacije ili skokove napona u krugu, ometajući normalan rad opreme.

Važan utjecaj na rad opreme:

Za opremu visoke gustoće snage kao što su novi energetski pogoni za vozila i fotonaponski pretvarači, brzina promjene struje (di/dt) je izuzetno visoka. Ako je ESR filmskog kondenzatora previsok, rizik od toplinskog odlaska značajno se povećava. Ako je ESL previsok, ne može učinkovito apsorbirati prenapon koji se stvara tijekom prijelaznih pojava sklopki, potencijalno oštećujući poluvodičke uređaje (kao što su IGBT). Stoga, odabir filmskih kondenzatora s nizak ESR i nizak ESL od vitalne je važnosti za poboljšanje energetske učinkovitosti opreme, pouzdanosti i elektromagnetske kompatibilnosti (EMC).
