Kako DC-Link filmski kondenzatori preoblikovaju elektroniku i sustavi za skladištenje energije

Izazovi u nastajanju u elektroničkoj energiji i skladištu energije

Brz razvoj električnih vozila, fotonaponskih sustava za skladištenje energije i Smart Grids uveo je izazove za elektroniku i uređaje za skladištenje energije. Konvencionalni elektrolitički kondenzatori bore se za održavanje performansi u visokofrekventnim, visokonaponskim uvjetima i visokim temperaturama, što rezultira kraćim životom, većim gubicima i nedovoljnom stabilnošću. Na ovoj pozadini, DC-Link filmski kondenzator S su se pojavili kao temeljna komponenta koja je sposobna riješiti ta ograničenja. Njihova kombinacija tolerancije visokog napona, niskog ekvivalentnog serijskog otpora (ESR) i produženog operativnog vijeka postavljali su ih u srcu moderne elektronike napajanja i aplikacija za skladištenje energije.

Stabiliziranjem napona istosmjernog sabirnice, ublažavanjem elektromagnetskih smetnji (EMI) i povećanjem energetske učinkovitosti, DC-Link filmski kondenzatori pružaju pouzdana rješenja za upravljanje energijom za električna vozila, sustave za skladištenje energije i industrijske pretvarače. Njihova uloga postaje sve kritičnija u podržavanju visokih performansi i trajnosti koje zahtijevaju suvremeni sustavi.

Vrste filmskih kondenzatora

Filmski kondenzatori mogu se kategorizirati na temelju dielektričnog materijala, strukture i primjene. Svaka vrsta nudi različite karakteristike pogodne za različite elektroničke i elektroenergetske sustave.

1. Klasifikacija dielektričnim materijalom

Polipropilenski filmski kondenzatori (PP)

Polipropilenski kondenzatori imaju nizak dielektrični gubitak, minimalnu apsorpciju, visoku izolacijsku otpornost i dobru toleranciju na visoku temperaturu. Obično se koriste u visokofrekventnim pretvaračima, aplikacijama za DC-Link, električnim vozilima i preciznoj elektroničkoj elektronici.

Poliesterski filmski kondenzatori (PET / Mylar)

Poliesterski kondenzatori su isplativi, kompaktni i imaju umjerene ocjene napona. Naširoko se primjenjuju u općoj elektroničkoj energiji, filtrirajućim krugovima i primjenama spajanja ili razdvajanja.

Polistirenski filmski kondenzatori (PS)

Polistirenski kondenzatori pružaju izuzetno nizak dielektrični gubitak i visoku preciznost. Idealni su za precizne analogne krugove, vremenske i oscilatorske aplikacije.

Poliimidni filmski kondenzatori (PI)

Poliimidni kondenzatori zabilježeni su po stabilnosti i pouzdanosti visoke temperature, što ih čini prikladnim za zrakoplovne, industrijske kontrole i elektroničke sustave s visokim temperaturama.

Kompozitni filmski kondenzatori

Kompozitni filmski kondenzatori kombiniraju više filmskih materijala za postizanje tolerancije visokog napona i niskog ESR -a. Obično se koriste u sustavima za skladištenje energije, visokonaponskim aplikacijama za DC-Link i pretvaračima na razini mreže.

2. Klasifikacija po strukturi

Rana (valjana) kondenzatori

Ovi kondenzatori izrađeni su valjanim slojevima tankih filmova s ​​metalnom folijom. Nude velike raspone kapaciteta i pogodni su za aplikacije velike snage.

Složeni / metalizirani filmski kondenzatori

Složeni ili metalizirani filmski kondenzatori sadrže slojevite filmove, često s samo zacjeljivanjem metaliziranih slojeva. Kompaktni su, imaju snažne sposobnosti samovolje i idealni su za visokofrekventne i visokonaponske aplikacije.

3. Klasifikacija po funkciji i aplikaciji

DC-Link filmski kondenzatori

Filmski kondenzatori DC-Link dizajnirani su za izglađivanje napona istosmjerne sabirnice i skladištenja energije. Karakteriziraju ih niska ESR, tolerancija visokog napona i dug operativni život.

Filtriranje i spajanje filmskih kondenzatora

Korišteni u filtriranju napajanja, spajanju signala i krugovima razdvajanja, ovi kondenzatori nude širok raspon kapaciteta i niske gubitke.

EMI kondenzatori za suzbijanje suzbijanja

EMI kondenzatori supresije dizajnirani su za smanjenje elektromagnetskih smetnji. Nude visokofrekventne performanse i pouzdanost, štiteći osjetljive elektroničke sustave.

Odabir pravog filmskog kondenzatora: što trebate znati

Odabir odgovarajućeg filmskog kondenzatora presudno je za osiguranje pouzdanih performansi, učinkovitosti i dugovječnosti u elektroničkoj energiji, sustavima za pohranu energije i elektroničkim krugovima. Treba uzeti u obzir nekoliko ključnih čimbenika koji odgovaraju karakteristikama kondenzatora s namjeravanom primjenom.

1. Razumijevanje zahtjeva za prijavu

Ocjena napona i tolerancija

Kondenzator mora izdržati radni napon sustava s odgovarajućim sigurnosnim marginama. Aplikacije visokog napona, poput pretvarača DC-Link ili sustava za skladištenje energije, zahtijevaju kondenzatore s visokim naponskim ocjenama, dok opći elektronički krugovi mogu koristiti kondenzatore niže ocjene.

Vrijednost kapacitivnosti

Potrebni kapacitet ovisi o određenoj funkciji, poput filtriranja, skladištenja energije ili spajanja. Precizni izračunavanje osigurava stabilnost sustava i sprječava prekomjernu ili nedovoljnu kompenzaciju.

Frekvencija i struja valova

Aplikacije i sustavi s visokim frekvencijama i sustavima sa značajnim strujama pucanja zahtijevaju kondenzatore s niskim ESR-om i stabilnim performansama u kontinuiranim izmjeničnim ili pulsirajućim opterećenjima. Kondenzatori polipropilena (PP) često se preferiraju za ove uvjete.

2. Materijalna razmatranja

Polipropilen (PP) nasuprot poliesteru (PET)

PP filmski kondenzatori nude niske gubitke, visoku izolacijsku otpornost i toleranciju visokog napona, što ih čini idealnim za DC-Link i visokofrekventne aplikacije. Kondenzatori PET-a su isplativi, kompaktni i prikladni za opće potrebe za filtriranjem ili spajanjem.

Posebni materijali

Kondenzatori polistirena (PS) i poliimida (PI) pružaju precizne performanse i stabilnost visoke temperature za zahtjevne analogne krugove ili industrijsku elektroniku. Kompozitni filmovi mogu se koristiti pri kombiniranju tolerancije visokog napona s niskim ESR -om.

3. strukturni i funkcionalni čimbenici

Rana protiv složene konstrukcije

Kondenzatori rane (valjani) pružaju veći kapacitet i pogodni su za aplikacije velike snage, dok složeni ili metalizirani filmski kondenzatori nude kompaktnu veličinu, sposobnost samoizlječenja i visoke frekvencije.

Specifični funkcionalni zahtjevi

Za aplikacije za DC-Link, prioritetno prioritet niske ESR i visoke struje vatrenih struja. Za suzbijanje EMI usredotočite se na kondenzatore dizajnirane za obradu visokofrekventne buke i smetnji. Aplikacije za filtriranje i spajanje mogu naglasiti stabilnost kapaciteta i toplinske performanse.

Razmatranja okoliša i pouzdanosti

Filmski kondenzatori moraju pouzdano djelovati u predviđenim uvjetima okoliša, uključujući temperaturne krajnosti, vlažnost i mehanički stres. Visokokvalitetni kondenzatori s robusnom izolacijom i pravilnom inkapsulacijom osiguravaju dugoročne performanse i sigurnost u zahtjevnim industrijskim, automobilskim ili energetskim aplikacijama.

Sažetak i najbolje prakse

Odabir pravog filmskog kondenzatora zahtijeva pažljivu ravnotežu između ocjene napona, kapaciteta, odziva frekvencije, svojstava materijala, strukture i okolišnih razmatranja. Razumijevanje operativnih zahtjeva sustava i usklađivanje s njihovim karakteristikama kondenzatora osigurava performanse, pouzdanost i dugovječnost.

Osnove filmskih kondenzatora DC-Link

Kondenzatori DC Link nalaze se na DC sabirnici Electronic Systems. Njihove glavne funkcije uključuju izravnavanje napona istosmjernog sabirnice, apsorbiranje šiljaka struje i pružanje trenutne energije tijekom naglih promjena opterećenja. Ovisno o materijalu sastava i dizajna, kondenzatori DC-Link filma mogu se kategorizirati u nekoliko vrsta. Poliester (PET) DC-Link kondenzatori nude ekonomična rješenja pogodna za opću aplikaciju za elektroniku s umjerenim tolerancijom i životni vijek. DC-LINK kondenzatori polipropilena (PP) pružaju veće mogućnosti rukovanja naponom i niži ESR, što ih čini idealnim za visokofrekventne pretvarače i motorne pogone u električnim vozilima. Kompozitni filmski kondenzatori kombiniraju visoke naponske performanse s niskim ESR karakteristikama, što ih čini dobro za sustave za pohranu energije i visokonaponske industrijske primjene.

Temeljne performanse i tehnološke prednosti

DC-Link filmski kondenzatori pokazuju višestruke prednosti koje ih čine neophodnim za modernu elektroniku. Njihova tolerancija na visokog napona omogućuje rad u sustavima s naponima u rasponu od nekoliko stotina do više od tisuću volti. Niski ESR minimizira gubitke energije i stvaranje topline, poboljšavajući ukupnu učinkovitost sustava. Karakteristike visoke frekvencije osiguravaju stabilne performanse čak i pod desecima uvjetima prebacivanja Kilohertz. Prošireni operativni vijek, koji često prelazi 100 000 sati, pruža neusporedivu izdržljivost. Uz to, inherentne mogućnosti suzbijanja EMI pomažu u održavanju integriteta sustava smanjujući smetnje u osjetljivim komponentama. Ovi kombinirani atributi pozicioniraju DC-Link filmske kondenzatore kao kritične komponente u osiguravanju stabilnosti i učinkovitosti elektroničkih sustava i uređaja za skladištenje energije.

Materijalne i strukturne usporedbe

Performanse, životni vijek i primjenjive primjene kondenzatora filmova DC Link značajno se razlikuju ovisno o korištenim materijalima.

Usporedba performansi filmskih kondenzatora DC-Link prema materijalu

Kapitori polipropilenskih filmova izvrsni su u visokonaponskom i visokofrekventnom okruženju zbog njihovog niskog ESR-a, nudeći minimalne gubitke energije i poboljšano toplinsko upravljanje. Poliesterski kondenzatori pružaju stabilne performanse uz niže troškove za opće industrijske primjene, dok kompozitni materijali pružaju ravnotežu tolerancije i stabilnosti napona, posebno pogodne za skladištenje energije i primjene na razini mreže.

Uloga u pretvaračima

Unutar pretvarača, kondenzatori filmova s ​​DC-Link ključni su za održavanje stabilnosti napona preko istosmjerne sabirnice i apsorbiranje strujnih šiljaka koji bi inače mogli naposnuti prekidačima poluvodiča. Oni igraju glavnu ulogu u smanjenju elektromagnetskih smetnji, povećavajući na taj način ukupnu pouzdanost sustava. Njihove niske ESR karakteristike doprinose poboljšanoj učinkovitosti i dugotrajnom operativnom vijeku, posebno u uvjetima visokofrekventne prebacivanja. Integrirajući DC-Link filmske kondenzatore, pretvarački sustavi postižu veću učinkovitost pretvorbe energije, niže toplinske gubitke i veću operativnu stabilnost, koji su kritični za aplikacije visokih performansi.

Prijave u električnim vozilima

U električnim vozilima, kondenzatori filmova s ​​DC-Link neophodni su u sustavima pogona motora. Osiguravaju stabilan napon istosmjerne sabirnice, omogućujući precizno upravljanje motorom i isporuku energije tijekom ubrzanja i regenerativnog kočenja. Njihov niski ESR smanjuje gubitak energije, proširujući na taj način vijek trajanja baterije i povećavajući učinkovitost vozila. Apsorbiranjem prolazne energije i stabilizirajući razinu napona, kondenzatori DC-Link-a poboljšavaju učinkovitost upravljanja energijom električnih vozila, podržavajući duži raspon i veće performanse.

Značaj u sustavima skladištenja energije

U sustavima za skladištenje energije, DC-Link filmski kondenzatori igraju kritičnu ulogu u uravnoteženju baterija i superkondenzatora. Održavaju stabilan napon istosmjerne sabirnice, pružajući trenutnu energiju tijekom fluktuacija opterećenja i sprečavajući naponske sag. Tolerancija visokog napona i niski gubici ovih kondenzatora povećavaju reaktivnost i pouzdanost instalacija za skladištenje energije. Ispravno optimizirani aranžmani kondenzatora i odabir parametara doprinose poboljšanoj energetskoj učinkovitosti i stabilnosti sustava, osiguravajući dosljedne performanse u širokom rasponu radnih uvjeta.

Budući trendovi i inovacije

Evolucija filmova s ​​DC-Link-om vodi se napretkom u metodologijama materijala i dizajna. Nosaći visokonaponski filmovi s nižim ESR-om i lakšim konstrukcijskim obećanjima poboljšali su gustoću energije i učinkovitost. Inteligentni dizajni modula s ugrađenim senzorima olakšavaju praćenje u stvarnom vremenu i prediktivno održavanje. Modularna i standardizirana rješenja kondenzatora omogućuju besprijekornu integraciju s pretvaračima i sustavima za pohranu energije, dok poboljšanja za visoke temperature, visokofrekventne performanse proširuju njihovu primjenjivost u industrijskom i automobilskom okruženju. Ove inovacije i dalje pojačavaju središnju ulogu filmskih kondenzatora DC-Link u oblikovanju moderne elektronike energije i rješenja za skladištenje energije.

Status tržišta i konkurentni krajolik

Globalno tržište kondenzatora DC-Link filma nastavlja se širiti, vođeno rastućim prihvaćanjem električnih vozila, fotonaponskim skladišnim energijom i industrijskim automatizacijskim sustavima.

DC-LINK TIPKE KAPACITORA I TRŽIŠTE PRIJAVE

DC-Link kondenzatori polipropilena dominiraju u primjeni visokog invertera i električnih vozila zbog performansi. Kondenzatori na bazi poliestera široko su prihvaćeni u industrijskim primjenama osjetljivim na troškove, dok kondenzatori EMI supresije služe raznolikim elektroničkim okruženjima sa stabilnom potražnjom unatoč visokoj konkurenciji. Tržišni krajolik odražava sve veću važnost ovih kondenzatora u aplikacijama visokih performansi, s kontinuiranim rastom koji se očekuje u energetskoj elektronici i sektorima skladištenja energije.

Transformativna snaga DC-Link filmskih kondenzatora

DC-Link filmski kondenzatori, s njihovom kombinacijom tolerancije visokog napona, niskog ESR-a, dugog životnog vijeka i suzbijanja EMI-ja, redefiniraju standarde performansi u elektroničkoj energiji i sustavima za skladištenje energije. Oni stabiliziraju rad pretvarača, optimiziraju upravljanje energijom motornih pogona u električnim vozilima i poboljšavaju reakciju i pouzdanost sustava za skladištenje energije. Kako materijalne inovacije i inteligentni dizajni i dalje napreduju, kondenzatori DC-Link-a igrat će sve vitalniju ulogu u napajanju budućnosti elektronike visokonaponske energije i skladištenja energije, pružajući učinkovita, pouzdana i izdržljiva rješenja za energetske aplikacije sljedeće generacije.

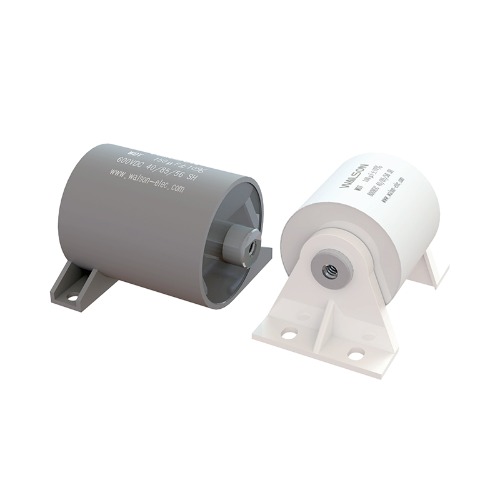

Zašto su filmski kondenzatori Walson Electronics pravi izbor za vaš projekt

Odabir pravog filmskog kondenzatora ključno je za pouzdanost, učinkovitost i dugovječnost modernih elektroničkih i elektroenergetskih sustava. Filmski kondenzatori Walson Electronics uspostavili su reputaciju visokokvalitetnog dizajna, robusnih performansi i prilagodljivosti u širokom rasponu aplikacija, što ih čini idealnim izborom za inženjerske projekte koji zahtijevaju preciznost i izdržljivost.

1. Izjavna učinak i pouzdanost

Tolerancija visokog napona i temperature

Kondenzatori Walson Electronics-a izrađeni su da izdrže visokonaponsko okruženje i temperature, osiguravajući stabilne performanse u zahtjevnim aplikacijama kao što su pretvarači DC-Link, sustavi za skladištenje energije i motornih pogona. Njihov niski ekvivalentni serijski otpor (ESR) minimizira gubitke energije i stvaranje topline, podržavajući dugoročnu operativnu pouzdanost.

Dugi životni vijek i trajnost

Dizajnirani s visokokvalitetnim dielektričnim filmovima i naprednim tehnikama proizvodnje, Walsonovi filmski kondenzatori nude produžene životne vijek čak i u kontinuiranim visokofrekventnim prebacivanjem i uvjetima strujanja. Ova trajnost smanjuje potrebe za održavanjem i podržava neprekinuti rad u kritičnim sustavima.

2.Ververativni materijal i strukturne mogućnosti

Širok raspon dielektričnih materijala

Od polipropilena (PP) za visokofrekventne primjene DC-Link do poliestera (PET) za opće filtriranje, Walson pruža sveobuhvatan odabir dielektričnih materijala. Svaka vrsta kondenzatora optimizirana je za specifične zahtjeve za izvedbu, osiguravajući kompatibilnost s različitim potrebama projekta.

Napredni konstrukcija dizajna

Walson Electronics nudi i rane (valjane) i složene (metalizirane) filmske kondenzatore. Kondenzatori rana pružaju visoku upravljanje kapacitetom i napajanjem, dok složeni dizajni nude kompaktnu veličinu, sposobnosti samoizlječenja i visokofrekventne performanse, omogućujući inženjerima da odaberu idealno rješenje za bilo koju arhitekturu sustava.

3. Optimizirano za specijalizirane aplikacije

DC-Link kondenzatori za elektroniku napajanja

Walson-ovi DC-Link filmski kondenzatori stabiliziraju napon, apsorbiraju šiljke struje i podržavaju energetsku učinkovitost u pretvaračima velike snage i motornim sustavima. Njihov precizan dizajn osigurava minimalne gubitke, poboljšani odziv sustava i poboljšanu pouzdanost.

EMI rješenja za suzbijanje i skladištenje energije

Za EMI osjetljive na aplikacije, Walson pruža kondenzatore koji smanjuju smetnje, štite osjetljivu elektroniku i održavaju integritet sustava. U sustavima za skladištenje energije, njihovi kondenzatori poboljšavaju stabilnost i reaktivnost napona, pružajući pouzdane performanse pod promjenjivim opterećenjima.

Osiguranje kvalitete i usklađenost

Svaki kondenzator Walson Electronics podvrgava strogu kontrolu kvalitete, ispunjavajući međunarodne standarde sigurnosti i performansi. Rigorozno ispitivanje osigurava konzistentnu kapacitet, toleranciju na napon i toplinsku stabilnost, pružajući inženjerima projekta povjerenje u raspoređivanje ovih komponenti u kritičnim primjenama.

Zaključak

Filmski kondenzatori Walson Electronics kombiniraju visoke performanse, materijalnu svestranost, robustan dizajn i kvalitetu u skladu s industrijom kako bi isporučili pouzdana, učinkovita i dugotrajna rješenja. Bez obzira na to da li za visokofrekventne aplikacije za DC-Link, EMI suzbijanje ili sustave za pohranu energije, odabir Walsona osigurava da vaš projekt ima koristi od dokazane tehnologije, smanjenog rizika i poboljšanih ukupnih performansi sustava.
