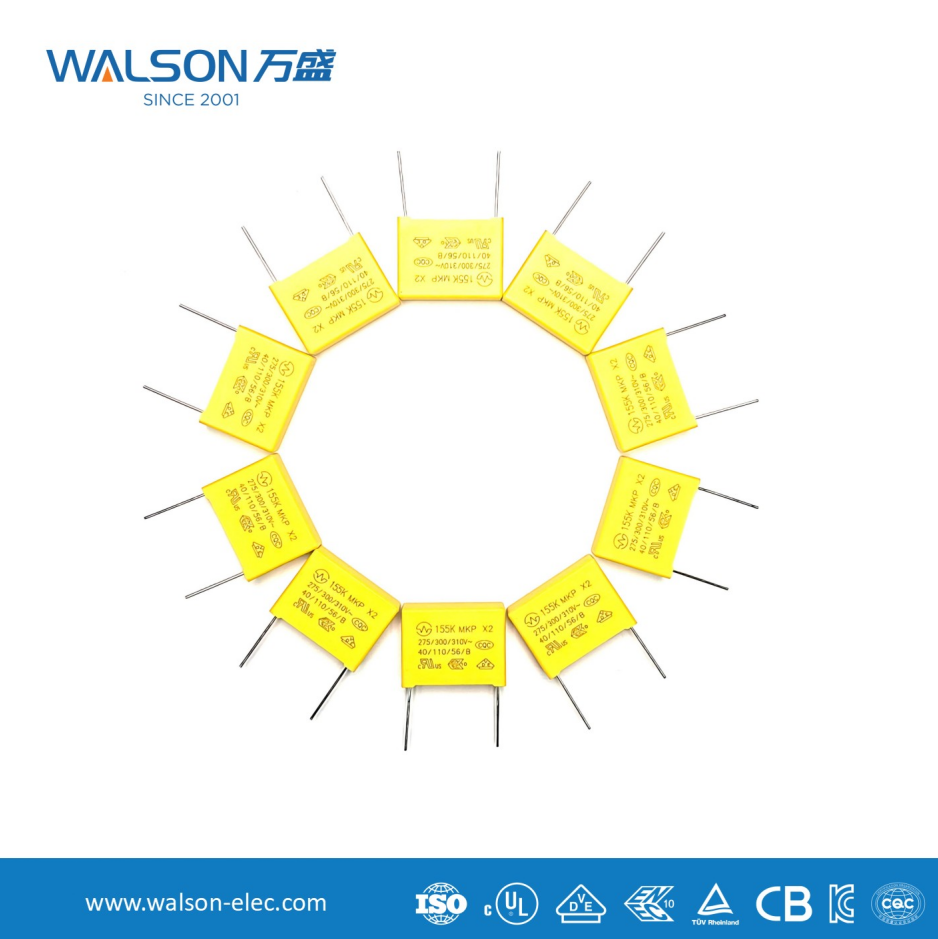

Značajke i primjena sigurnosnih kondenzatora

I. Karakteristike jezgre (bitne razlike u odnosu na obične kondenzatore)

Karakteristike sigurnosti kondenzator vrte se oko riječi "sigurnost":

1. Sigurnost u načinu kvara

Ključna karakteristika: Ovo je ključna značajka sigurnosnih kondenzatora. Kada kondenzator otkaže zbog prenapona, pregrijavanja ili drugih razloga, dizajniran je za rad u režim otvorenog kruga , umjesto režim kratkog spoja .

Zašto je to važno?
Ako kondenzator spojen između žive i neutralne žice (kondenzator X) ili između žive/neutralne žice i uzemljenja (Y kondenzator) otkaže zbog kratkog spoja, može doći do strujnog udara, požara ili oštećenja opreme. Kvar u otvorenom krugu, međutim, rezultira samo gubitkom njegove funkcije filtriranja i neće uzrokovati sigurnosnu opasnost.

2. Korištenje metaliziranog dielektrika tankog filma

Obično se koristi polipropilenska (MKP) ili poliesterska folija. Ovaj medij ima samoizlječiva svojstva : kad je film djelomično razbijen, toplina koja se stvara na točki kvara uzrokuje isparavanje okolnog metalnog sloja, čime se izolira točka kvara, dopuštajući kondenzatoru da djelomično obnovi svoju funkciju i ostane u stanju otvorenog kruga umjesto da bude trajno u kratkom spoju.

3. Visok stiard otpornosti na pritisak i otpornosti na udarce

• Visoki nazivni napon: Obično dostupan u 250VAC, 275VAC, 310VAC, 440VAC, itd.
• Otpornost na visoki udarni napon: Može izdržati trenutne visokonaponske impulse (kao što su udari munje i prenaponi) koji daleko premašuju radni napon. Na primjer, X1 kondenzator će možda morati izdržati impulsni napon od 4kV.
• Visoka otpornost izolacije: Osigurava minimalnu struju curenja, što je posebno važno za Y kondenzatore.

4. Obavezna sigurnosna potvrda

Sigurnosni kondenzatori moraju dobiti sigurnosnu potvrdu zemlje ili regije u kojoj se koriste, kao što su:

• Kina: CQC (sigurnosna komponenta CCC certifikacije)
• Sjeverna Amerika: UL (Sjedinjene Države), cUL (Kanada)
• Europa: VDE (Njemačka), ENEC (Zajednički europski standard)

Oznaka certifikata otisnuta je izravno na kućište kondenzatora, što je intuitivna osnova za identifikaciju pri kupnji.

II. Klasifikacija i primjena

Sigurnosni kondenzatori se uglavnom dijele na X kondenzatora and Y kondenzatori na temelju mjesta njihovog spajanja i razine zaštite .

III. Smjernice za odabir i korištenje

1. Odredite vrstu na temelju lokacije aplikacije

• Koristite X kondenzator između L i N; koristite Y kondenzator između L/PG ili N/PG. Nikada ih ne mijenjajte ili zamijenite običnim kondenzatorima.

2. Odaberite razinu sigurnosti u skladu sa sigurnosnim standardima

• Za opremu sa strogim zahtjevima za struju curenja uzemljenja (kao što su medicinski uređaji i ručni uređaji), Treba odabrati Y1 .
• Y2 preporučuje se za općenite kućanske aparate i informatičku opremu.
• Za okruženja s visokim ulaznim naponom i jakim udarima groma (kao što je oprema na otvorenom), razmotrite X1 ; za opću unutarnju upotrebu, korištenje X2 .

3. Usredotočite se na ključne parametre

• Nazivni napon: Mora biti viši od AC radnog napona kruga.
• Kapacitet: Uobičajene vrijednosti za X kondenzatore su 0,1 μF, 0,22 μF, 0,47 μF, itd.; Y kondenzatori imaju manji kapacitet (obično ≤ nekoliko nF) za kontrolu struje curenja.
• Sigurnosna potvrda: Provjerite postoje li tražene certifikacijske oznake na ciljnom tržištu.

4. Obratite pozornost na smjernice za korištenje

• X kondenzatora: Budući da pohranjeni naboj nakon prekida napajanja može uzrokovati električni udar, X kondenzatora with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (obično u megaomskom rasponu) kako bi se osiguralo da se napon smanji na sigurnu vrijednost unutar određenog vremena (npr. unutar 1 sekunde).
• Y kondenzatori : Prilikom ožičenja, vodovi bi trebali biti što kraći i postavljeni blizu uzemljenja filtra kako bi se poboljšao učinak visokofrekventnog filtriranja. Više Y kondenzatora treba uzemljiti na istoj točki ("čisto uzemljenje").

Sažetak

Sigurnosni kondenzatori su čuvari sigurnosti i EMC usklađenosti u dizajnu napajanja. Njihova bit je davanje prioriteta sigurnosti korisnika kako u slučaju kvara tako i tijekom rada (filtriranje). Pravilan odabir i uporaba X i Y kondenzatora neophodni su za sve elektroničke uređaje spojene na električnu mrežu kako bi prošli sigurnosne certifikate (kao što su CCC, UL, CE) i testove elektromagnetske kompatibilnosti. Moraju se tretirati kao sigurnosni uređaji, a ne obične komponente za filtriranje, tijekom procesa projektiranja.
