Iza kulisa: proizvodno putovanje filmskih kondenzatora u 10 koraka za aplikacije velike snage

Filmski kondenzator naširoko se koriste u aplikacijama velike snage kao što su punjenje električnih vozila i sustavi obnovljivih izvora energije zbog svoje visoke dielektrične čvrstoće. Glavni proizvodni procesi su sljedeći:

1.Metalizacija: Metalni sloj nano debljine (npr. cink-aluminij) vakuumski se nanosi na film. Ovaj sloj omogućuje samoiscjeljivanje—lokalni kvarovi izoliraju kvarove bez kvara cijelog kondenzatora.

2. Rezanje: Široka folija je precizno izrezana na potrebne širine. Rubovi moraju biti čisti i bez rubova kako bi se spriječio kratki spoj.

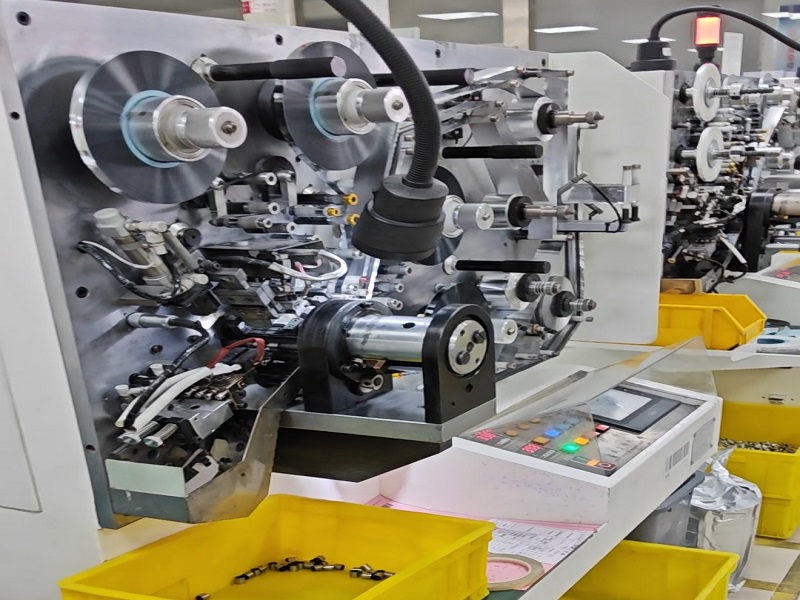

3. Namatanje: Dva sloja filma namotana su u cilindričnu jezgru s pomaknutim rubovima, izlažući metalne slojeve na oba kraja za električno povezivanje.

4. Ravnanje: Okrugla jezgra prešana je u ravni oblik kako bi se poboljšala učinkovitost prostora i raspršivanje gornje linije.

5. Schooping (Krajnja metalizacija): Rastaljeni metal (npr. cink) raspršuje se na oba kraja jezgre, stvarajući vodljive krajeve koji paralelno povezuju sve unutarnje elektrode.

6. Ublažavanje stresa: Toplinska obrada uklanja unutarnja naprezanja filma, osiguravajući stabilan kapacitet.

7. Iscjeljivanje (aktivacija): Primjenjuje se nakon više od nazivne vrijednosti za aktivno razbijanje i izolaciju kvarova, poboljšavajući pouzdanost.

8. Zavarivanje terminala: Vanjski terminali su čvrsto pričvršćeni na elektrode jezgre otpornim ili laserskim zavarivanjem.

9. Premaz: Nanosi se izolacijski lak za povećanje otpornosti na vlagu i izolaciju.

10. Zalivanje/kalupljenje: Jezgra je smještena u PPS kućište i prelivena epoksidnom smolom za vrhunsku zaštitu okoliša i mehaničku zaštitu.
Nakon ovih koraka, kondenzatori se testiraju i šalju.
