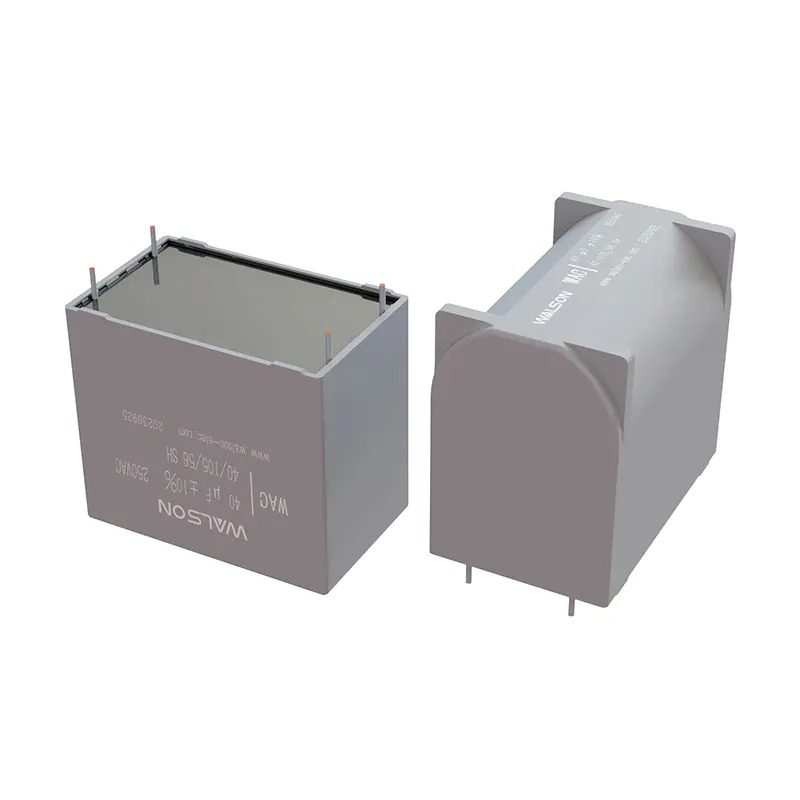

Primjena AC filtriranih kondenzatora za PCB u pretvaračima

Prednosti metaliziranog polipropilenskog filma Dielektrics

Visoka dielektrična konstantna, moćna skladištenja energije

Metalizirani polipropilen film ima visoku dielektričnu konstantu, što omogućava kondenzatorima da pohranjuju više naboja u ograničenom prostoru. U krugu filtra pretvarača, dovoljno skladištenja naboja pomaže da se učinkovitije nosi s trenutnim fluktuacijama, brzo apsorbira i oslobađaju naboje, stabiliziraju izlaz napona i osiguravaju glatko djelovanje pretvarača. Na primjer, u scenariju primjene u kojem se motor često pokreće i zaustavlja, visoki dielektrični konstantni metalizirani polipropilenski film AC Filter kondenzator može brzo reagirati na promjene struje, izbjeći nagli porast i pad napona i zaštititi motorne i druge komponente kruga.

Nizak dielektrični gubitak, ušteda energije i visoka učinkovitost

Njegov dielektrični gubitak je izuzetno nizak, što znači manje gubitka energije tijekom punjenja i ispuštanja. Kad pretvarač dugo radi kontinuirano, karakteristika niskog gubitka može smanjiti stvaranje topline samog kondenzatora, poboljšati učinkovitost iskorištavanja električne energije i smanjiti nepotrebni energetski otpad. Uzimajući slučaj mnogih pretvarača koji se istodobno rade u velikoj industrijskoj proizvodnoj liniji kao primjer, velika upotreba AC filtrira s niskim dielektričnim gubitkom može dugoročno smanjiti potrošnju energije, štedeći poduzeća znatnih troškova električne energije.
Visoka otpornost na izolaciju, stabilna i pouzdana
Visoke karakteristike otpornosti na izolaciju metaliziranog polipropilenskog filma učinkovito sprječavaju stvaranje struje curenja i osiguravaju stabilne performanse kondenzatora. U složenom elektromagnetskom okruženju pretvarača, visoki otpor izolacije može spriječiti da vanjske smetnje utječu na rad kondenzatora, osiguravaju dosljedan učinak filtriranja i povećaju pouzdanost pretvarača. Na primjer, u industrijskom okruženju s jakim elektromagnetskim interferencijama, kondenzatori izmjeničnog filtra koji se temelje na metaliziranom polipropilenskom filmu mogu raditi stabilno i pružiti pouzdanu zaštitu filtriranja pretvarača. ​
Dobre karakteristike samoizlječenja, produženi život
Medij ima jedinstvenu sposobnost samoizlječenja. Kada se lokalni slom pojavi unutar kondenzatora, metalizirani film oko točke raspada odmah će ispariti, izolirajući točku greške i vraćajući kondenzator u normalan rad. Ova značajka uvelike proširuje radni vijek kondenzatora u pretvaraču i smanjuje vrijeme zastoja i vremena održavanja i troškova uzrokovanih neuspjehom kondenzatora. Na primjer, u opremi za proizvodnju kemijske proizvodnje koja neprekidno djeluje, karakteristike samoizlječenja kondenzatora izmjeničnog filtra mogu osigurati dugoročni stabilan rad pretvarača i osigurati kontinuitet proizvodnje.
Radni mehanizam u pretvaraču
Izgradite LC krug filtra kako biste precizno filtrirali harmonike
U krugu pretvarača, krug LC filtra sastavljen od kondenzatora izmjeničnog filtra i reaktora je jezgra struktura za filtriranje harmonika. U principu, kondenzatori i reaktori predstavljaju različite karakteristike impedancije na struje različitih frekvencija. Njih dvoje su poput prešutnih partnera, koristeći ove karakteristike za izgradnju precizne "harmonične barijere". ​
Kondenzatori imaju karakteristike "prolaska visokih frekvencija i blokiranja niskih frekvencija". Kad struja koja sadrži veliki broj harmonika prolazi kroz, visokofrekventne harmonične struje mogu relativno lako proći kroz kondenzator. Reaktor je upravo suprotno. "Prolazi niske frekvencije i blokira visoke frekvencije". Predstavlja visoku impedanciju visokofrekventnim harmoničnim strujama i ometa njihov prolazak. Kad su dvije spojene u nizu ili paralelno kako bi tvorili LC filter krug, harmonike u određenom frekvencijskom rasponu mogu se precizno filtrirati. ​
U stvarnoj operaciji, harmonične komponente koje generira pretvarač su složene, a pokrivaju harmonike visokog reda višestrukih frekvencija. LC krug filtra može usmjeriti harmoničnu struju određene frekvencije na granu filtra u skladu s dizajnerskim zahtjevima. Za harmonike visokog reda određene frekvencije, LC filterski krug prilagođava parametre kondenzatora i reaktora kako bi bio prisutan izuzetno niskom impedancijom harmonikama ove frekvencije, tako da će harmonička struja privući granu filtra umjesto da unese energiju ili umiješa u efektivno u efektivnoj valovi. ​
Osim toga, dizajn LC filtra kruga također mora razmotriti raspon radne frekvencije, karakteristike opterećenja i harmoničnu raspodjelu pretvarača. U različitim scenarijima primjene, frekvencija i amplituda harmonika su različiti, pa se parametri kruga filtra LC moraju pažljivo izračunati i uklanjati pogreškama kako bi se osiguralo da može igrati najbolji efekt filtriranja u čitavom rasponu radne frekvencije. ​
Glatki napon DC sabirnice i stabilizirajte napajanje
Kondenzator izmjeničnog filtra za PCB spojena je na DC sabirnicu pretvarača i igra neophodnu ulogu u stabilizaciji istosmjernog napona. Radni proces pretvarača je postupak pretvorbe AC-DC-AC. U vezi s ispravljanjem pretvaranja AC u DC i sljedeće veze pretvaranja DC -a u AC, na napon istosmjernog sabirnice utjecati će mnogi faktori i fluktuirati.
S jedne strane, sam ulazni napon može biti nestabilan, kao što su fluktuacije amplitude napona, frekvencijske nadoknade itd. Ove će se promjene izravno odražavati u naponu istosmjernog sabirnice. S druge strane, prebacivanje uređaja za napajanje unutar pretvarača također će uzrokovati pukotine u naponu DC sabirnice. Na primjer, kada se uređaji za napajanje brzo uključe i isključuju, trenutne promjene struje dogodit će se na DC sabirnici, što će uzrokovati fluktuacije napona. ​
U ovom trenutku, kondenzator izmjeničnog filtra je poput "stabilizatora", koristeći vlastite karakteristike punjenja i ispuštanja kako bi se ove naponske fluktuacije izgladile. Kad napon istosmjernog sabirnice dosegne vrh, kondenzator brzo apsorbira višak naboja i pohranjuje električnu energiju u obliku energije električnog polja; Kad napon dosegne dolinu, kondenzator će na vrijeme oslobađati pohranjeni naboj kako bi nadopunio napon, tako da napon istosmjernog sabirnice ostaje na relativno stabilnoj razini. ​
Stabilni napon DC sabirnice presudan je za normalan rad pretvarača. Pruža stabilan temelj napajanja za naknadnu vezu pretvarača, osiguravajući da inverterski krug može iznijeti stabilan izmjenični napon, čime se motor pokreće da teče glatko. Ako je napon istosmjernog sabirnice nestabilan, izlaz izmjeničnog napona pomoću pretvarača također će se fluktuirati, rezultirajući nestabilnim momentom motora, vibracijama, grijanjem i drugim problemima, a može čak i oštetiti motore i druge komponente kruga. Stoga je uloga AC filtriranih kondenzatora u izglađivanju napona istosmjerne sabirnice ključna veza u osiguravanju pouzdanog rada pretvarača. ​
Specifični scenariji aplikacije
Industrijski sustav motornih pogona
U raznim opremi za pogon motora u tvornici, pretvarač se koristi za podešavanje brzine motora kako bi se zadovoljile različite proizvodne potrebe. Kondenzatori izmjeničnog filtra mogu učinkovito filtrirati harmonike, smanjiti grijanje i vibracije motora, poboljšati učinkovitost i stabilnost rada motora i proširiti uslužni vijek trajanja motora. Na primjer, u tkalačkim strojevima tvornica tekstila i alatnih strojeva u tvornicama strojeva, kondenzatori izmjeničnog filtra osiguravaju nesmetani rad motora i poboljšati kvalitetu proizvoda i učinkovitost proizvodnje. ​
Sustav upravljanja ventilatorom i vodom
Ventilatori i vodene pumpe uobičajena su oprema za potrošnju energije u industrijskom polju. Ušteda energije može se postići podešavanjem njihove brzine pretvaračima. Kondenzatori izmjeničnog filtra mogu suzbiti harmonike i spriječiti harmonike da oštećuju motore pumpe ventilatora i vode, istovremeno poboljšavajući faktor snage i smanjujući gubitke mreže. U ventilacijskim sustavima velikih trgovačkih centara i uredskih zgrada, kao i u industrijskim sustavima cirkulacije vode za hlađenje, kondenzatori izmjeničnog filtra osiguravaju stabilan i učinkovit rad ventilatora i pumpi za vodu, postižući na taj način očuvanje energije i smanjenje potrošnje. ​
Sustav pogona dizala
Glatko djelovanje dizala presudan je za sigurnost i udobnost putnika. Pretvarač kontrolira ubrzanje, usporavanje i gladak rad motora dizala. Kondenzator izmjeničnog filtra filtrira harmonike, smanjuje pulsaciju momenta motora, čini liftu da radimo glatko, započne i zaustavlja se glatko i poboljšava iskustvo vožnje putnicima. U sustavu dizala visokih zgrada, kondenzatori izmjeničnog filtra ključne su komponente kako bi se osiguralo stabilan rad dizala. ​
Točke odabira
Podudaranje vrijednosti kapacitivnosti
Odredite vrijednost kapacitivnosti na temelju snage pretvarača, radne frekvencije i karakteristika opterećenja. Općenito govoreći, što je veća snaga i češće se opterećenje mijenja, to je veća potrebna vrijednost kapaciteta. Ako je vrijednost kapacitivnosti premala, učinak filtriranja je loš; Ako je vrijednost kapacitivnosti prevelika, može uzrokovati prekomjernu početnu struju, povećavajući troškove i volumen. Na primjer, postoji značajna razlika u potrebnoj vrijednosti kapacitivnosti za opremu za lagano opterećenje vođenom pretvaračem male snage i opremom s velikim opterećenjem pokretanim pretvaračem velike snage.
Ocijenjena prilagodba napona
Nazivni napon mora biti veći od maksimalnog vrha napona izmjeničnog napona koji se može dogoditi kada pretvarač radi, a mora biti rezervirana određena sigurnosna granica. Ako stvarni radni napon premašuje nazivni napon, kondenzator se može razbiti i oštetiti. Za uobičajene trofazne pretvarače treba odabrati kondenzator izmjeničnog filtra s odgovarajućim nazivnim naponom. ​
Karakteristike frekvencije podudaraju se
Različiti metalizirani polipropilenski filter -kondenzatori imaju različite izvedbe u različitim rasponima frekvencija. Potrebno je odabrati proizvode s prilagodbom frekvencijskih karakteristika u skladu s glavnim frekvencijskim rasponom harmonika koje generira pretvarač kako bi se osiguralo učinkovito filtriranje u cijelom rasponu radne frekvencije. Na primjer, neki kondenzatori imaju dobre efekte filtriranja u pojasu niske frekvencije, dok drugi dobro djeluju u visokofrekventnom pojasu. Odabir bi se trebao temeljiti na stvarnoj raspodjeli harmonične frekvencije. ​
Razmatranje temperaturnih karakteristika
Kad pretvarač radi, stvorit će toplinu, što će povećati temperaturu okoline. Stoga je potrebno odabrati kapitore izmjeničnog filtra s dobrim temperaturnim karakteristikama i stabilnim radom u visokim temperaturnim okruženjima kako bi se osiguralo da su performanse kondenzatora stabilne u različitim temperaturnim uvjetima i održavati normalan rad pretvarača.
