Osnovna znanja i primjene filmskih kondenzatora

Filmski kondenzatori su elektroničke komponente koje koriste plastične filmove kao dielektrike, široko korištene u različitim krugovima. Njihova jezgrena struktura sastoji se od metalnih elektroda (aluminij ili cink) i dielektrika plastičnog filma (npr. PET, O Pp), proizvedeni kroz procese namotavanja ili slaganja, i inkapsulirani epoksidnom smolom ili plastičnim kućištima. Ovaj ih dizajn daje nepolarnost, visoki otpor napona i nizak gubitak, što ih čini idealnim za visokofrekventne izmjenične sklopove.

Značajke i prednosti

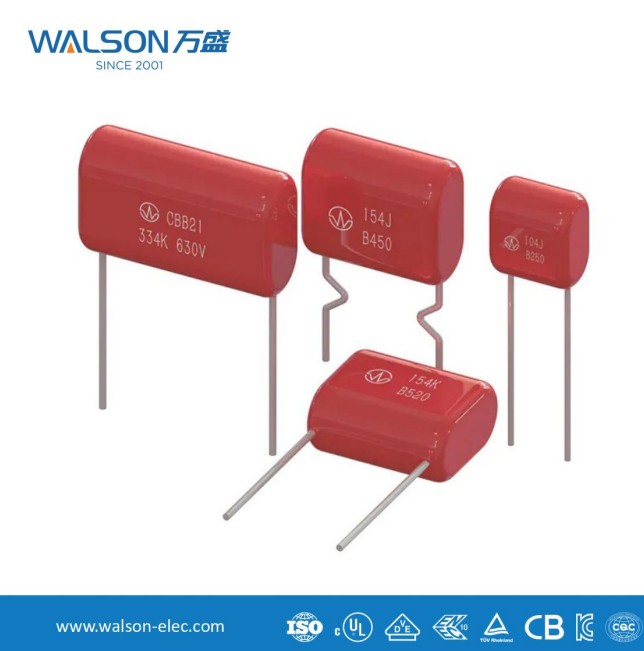

Filmski kondenzatori pokazuju izvanredne prednosti performansi. Prvo, nude izvrsnu temperaturnu stabilnost, s minimalnom varijacijom kapacitivnosti unutar -40 ° C do 105 ° C, pogodnom za oštra okruženja. Drugo, njihov niski dielektrični gubitak (tanΔ <0,001) minimizira energetski otpad. Uz to, svojstvo samoizlječenja (oporavak izolacije nakon lokaliziranog raspada u metaliziranim filmovima) proširuje život. Na primjer, polipropilenski filmski kondenzatori (CBB) izdrže visoke pulsne struje u pretvaračima, dok se poliesterski filmski kondenzatori (CL) obično koriste u krugovima filtriranja i spajanja.

Tipične primjene

Industrijsko polje :::: Kondenzatori koji upravljaju motorom stvaraju okretni moment pomoću faznog pomaka za pokretanje jednofaznih indukcijskih motora; Snubber krugovi u elektroničkoj energiji koriste filmske kondenzatore za apsorbiranje naponskih šiljaka, štiteći IGBT module.

Obnovljiva energija : DC-LINK kondenzatori u PV pretvaračima zahtijevaju visoku toleranciju struje pukotine, gdje se preferiraju metalizirani polipropilenski filmski kondenzatori (MKP) zbog niskog ESR-a. Punjači na brodu električnih vozila (OBC) također se oslanjaju na svoju visoku pouzdanost.

Potrošačka elektronika : U LED vozačima filmski kondenzatori suzbijaju elektromagnetske smetnje (EMI), povećavajući energetsku učinkovitost.

Tehnološki trendovi

S porastom 5G i IoT -a, zahtjevi za višim frekvencijama i minijaturizacijom pokreću inovacije u tehnologiji filmskog kondenzatora. Na primjer, nanoskalna metalizacija poboljšava gustoću energije, dok se biorazgradivi materijali usklađuju s ekološki prihvatljivim ciljevima. Buduće aplikacije proširit će se u pametnim mrežama i bežičnim sustavima punjenja.
